Безвальные/вальные винтовые конвейеры подходят для обработки отсевов на муниципальных очистных сооружениях сточных вод, объектах предварительной очистки бытовых сточных вод, муниципальных насосных станциях ливневых и канализационных вод, а также на водоочистных сооружениях. В основном они используются вместе с таким оборудованием, как сита или обезвоживающие машины, для транспортировки отсевов или обезвоженного осадка.
· В приводном блоке используется установленный на валу косозубый редуктор с параллельными валами, отличающийся компактной конструкцией и плавной и безопасной работой;
· U-образный желоб имеет внутреннюю облицовку, обеспечивающую высокую износостойкость, длительный срок службы и легкую замену;
· Направление транспортировки определяется спиральным направлением лопастей шнека и вращением двигателя, что обеспечивает двунаправленную транспортировку;
· Использует ширококанальную систему транспортировки для предотвращения засоров, обеспечивая надежную работу, низкий уровень шума и удобство обслуживания.
В этом оборудовании используется ленточный конвейер непрерывного действия. Материалы выгружаются на конвейер через сито или выходное отверстие обезвоживающей машины. Приводимые в движение электродвигателем материалы транспортируются спиральными лопастями с одного конца на другой. На конечном конце конвейер взаимодействует с тележкой для отходов для последующей переработки.

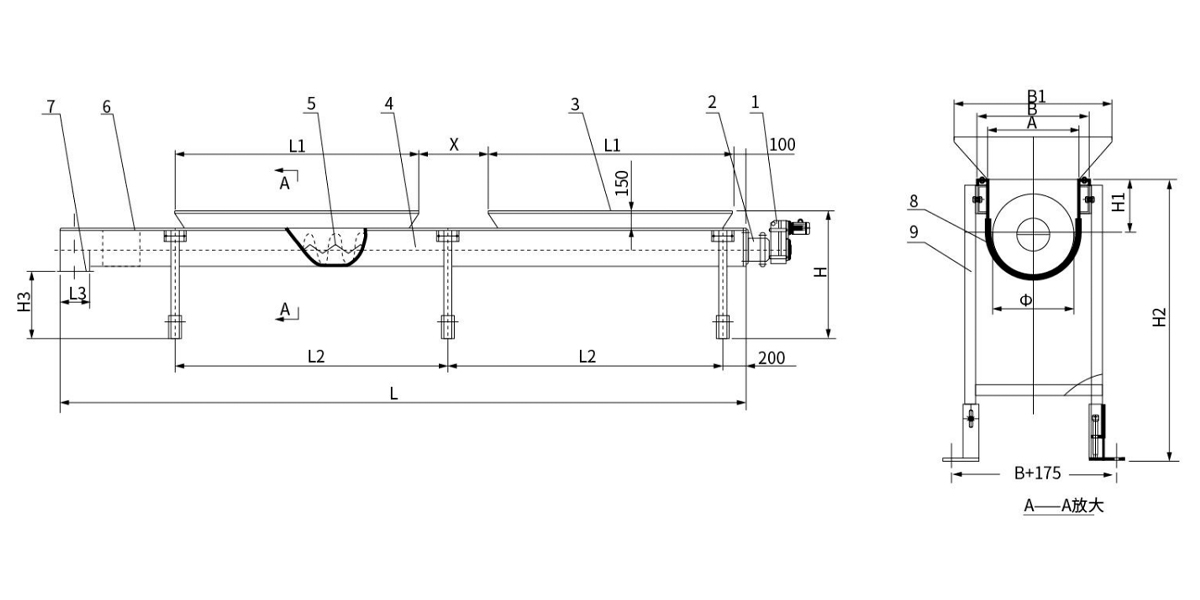

| 1 | Приводной блок | 6 | Крышка |
| 2 | Корпус подшипника | 7 | Выпускной патрубок |
| 3 | Вход для корма | 8 | Износостойкая подкладка |
| 4 | U-образный корпус | 9 | Опорная рама (регулируемая по высоте) |
| 5 | Винтовое лезвие |
| Параметры/Модель | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Номинальный диаметр винта D (мм) | 200 | 250 | 300 | 350 | 400 | |||
| Диаметр винтаφ(мм) | 185 | 235 | 285 | 320 | 385 | |||
| Скорость потока Q (м³/ч) |
Угол установки α(°) |
0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Скорость вращения винта n (об/мин) | 12~16 | |||||||
| Мощность двигателя N (кВт) | 0,75~5,5(В зависимости от L и α) | |||||||
| Размеры установки (мм) |
Износостойкий вкладыш диаметром А | φ 40 | ||||||
| Диаметр корпуса B | φ 110 | |||||||
| Ширина выпускного отверстия B1 | Совместим с соответствующим оборудованием | |||||||
| Длина винта L | В зависимости от требований пользователя | |||||||
| Длина входного отверстия подачи L1 | Совместим с соответствующим оборудованием | |||||||
| Расстояние между скобками L2 | (L-1000)/2~L-71000)/3 | |||||||
| Ширина выпускного отверстия L3 | 250 | 250 | 300 | 350 | 400 | |||
| Общая высота оборудования H | Совместим с соответствующим оборудованием | |||||||
| Высота от центра вала винта до крышки H1 | 140 | 165 | 188 | 210 | 240 | |||
| Высота крышки H2 | H-150 | |||||||
| Нижняя высота корпуса H3 | Совместим с соответствующим оборудованием | |||||||

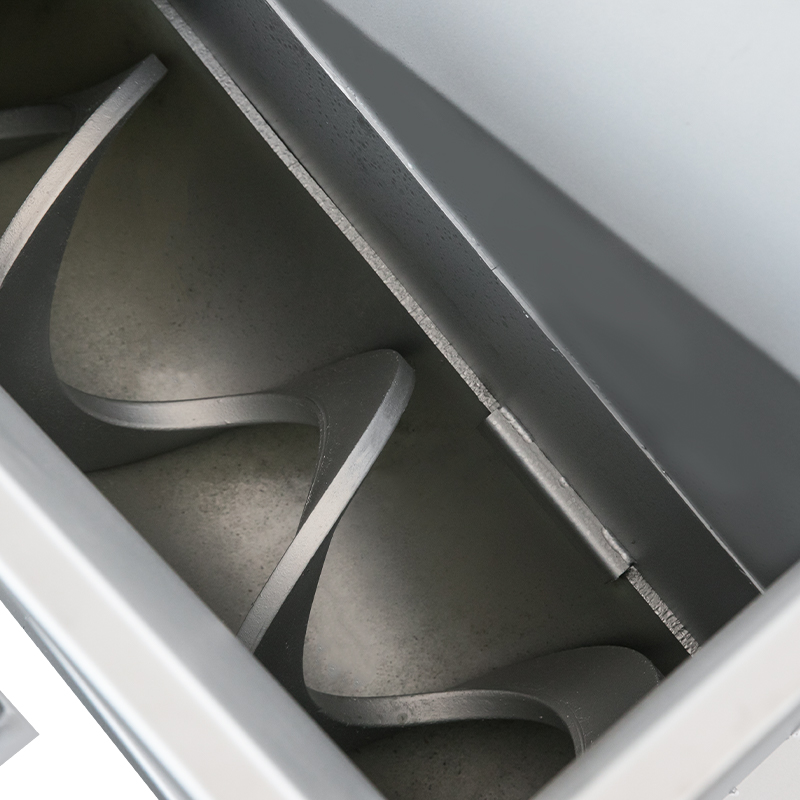

Безвальный винтовой конвейер: в основном используется для транспортировки материалов, склонных к запутыванию и имеющих высокую вязкость, эффективно решая проблемы засорения.
Область применения:
1. Экологические водные услуги: Транспортировка обезвоженного шлама, отсевов и песка.
2. Промышленный сектор: Твердые бытовые отходы, пищевые отходы, химические суспензии и вязкое химическое сырье.
3. Промышленность строительных материалов: Порошкообразные материалы, такие как цементная сырьевая мука и летучая зола.
Благодаря прочной технической базе и сертифицированной по стандарту ISO системе качества компания Хэнъе помогает клиентам из различных отраслей улучшить качество лечения эффективность, снижение эксплуатационных расходов и соответствие мировым экологическим стандартам.
